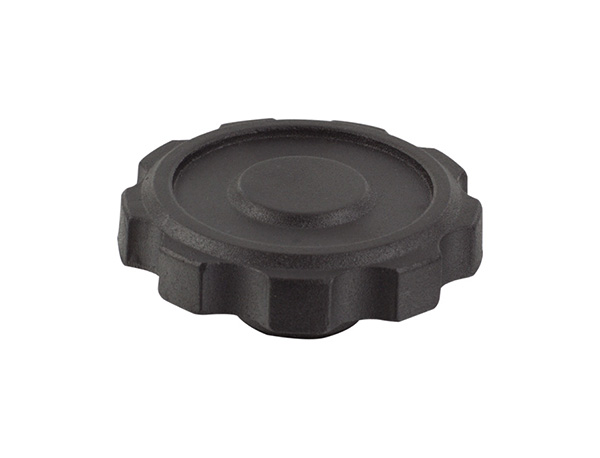

小波纹手轮
  • 小波纹手轮
  • 【产品名称】

    小波纹手轮

    【产品型号】

    HY8313.1

    【执行标准】 JB\T 7273.1-94 (GB4141.20-84)
    【产品材质】 铝合金 / 胶木
    【表面处理】 黑色
    【生产厂家】 象山华洋机床附件厂
产品详情

结构图

HY8313.1小波纹手轮结构图


参数尺寸

产品编号主要尺寸(mm)安装孔
铝合金胶木DHD₁dhd₁
HY8313.1\A8x63HY8313.1\B8x636320188143
HY8313.1\A10x80HY8313.1\B10x8080242210163
HY8313.1\A12x100HY8313.1\B12x100100282812184


装配类型:A型材质为铝合金;B型材质为胶木,平式盲孔嵌套带侧销孔。

特殊要求说明:安装孔大小及铝手轮表面处理可按客户要求加工定制。
