【产品名称】	转动长手柄
【产品型号】	HY8310.4-1
【执行标准】
【产品材质】	不锈钢、胶木
【表面处理】	不锈钢(镀铬或喷砂)
【生产厂家】	象山华洋机床附件厂

产品详情

产品概述

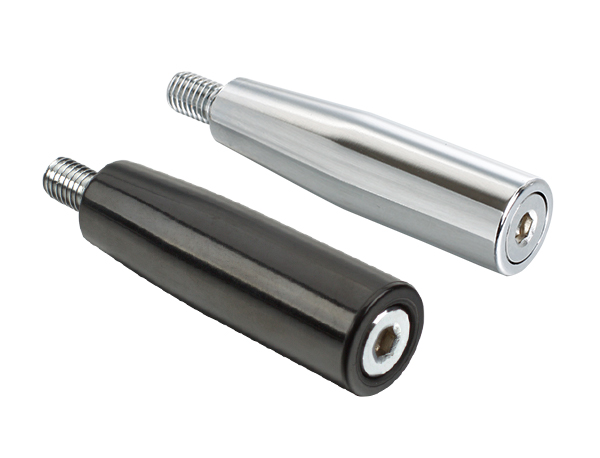

　　本厂生产的通用型可转动长手柄的外观呈圆柱形结构，其中一头带有不锈钢可旋转螺纹，手柄套部位可选用不锈钢或胶木材料，产品颜色有黑色和原色，主要特色是使用寿命长，经久耐用，耐高温，耐腐蚀，耐机油等。常用规格有50/63/80/100等四种，也可按客户需求非标定制加工。本产品产地位于浙江宁波象山，具体订货要求、物流发货及销售价格欢迎您电询！

结构图

HY8310.4-1转动长手柄结构图

参数尺寸

产品编号		主要尺寸（mm）			螺杆
不锈钢	胶木	L	D	D₁	d	l
HY8310.4-1\AM6x50	HY8310.4-1\BM6x50	50	16	12	M6	12
HY8310.4-1\AM8x63	HY8310.4-1\BM8x63	63	18	14	M8	14
HY8310.4-1\AM10x80	HY8310.4-1\BM10x80	80	22	16	M10	16
HY8310.4-1\AM12x100	HY8310.4-1\BM12x100	100	25	18	M12	18

装配类型： A型手柄套材质为不锈钢，B型手柄套材质为胶木；

特殊要求说明：螺纹大小和手柄长度可按客户提供的图纸加工定制。
