【产品名称】 |

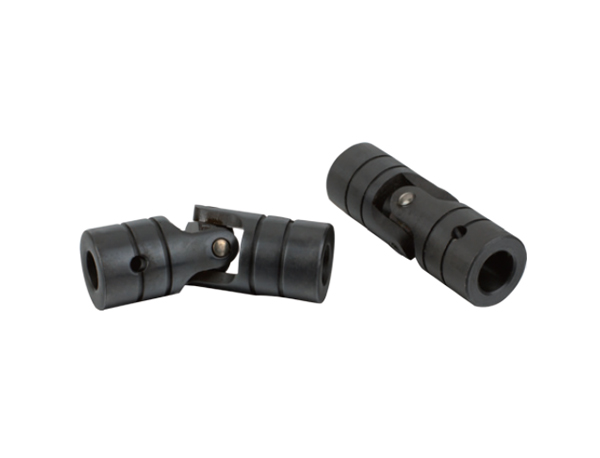

小型十字万向联轴节 |
【产品型号】 |
HY8330.1 |
【执行标准】 |
|
【产品材质】 |
|
【表面处理】 |
|
【生产厂家】 |
象山华洋机床附件厂 |
产品详情
结构图
参数尺寸
产品编号
| 主要尺寸(mm) | 安装孔 |
钢
| D | L | d | d₁ | I |
HY8330.1\(10~12)x66
| 20 | 66 | 10~12 | 4 | 10 |
HY8330.1\(12~14)x76
| 25 | 76 | 14~14 | 5 | 12 |
HY8330.1\(16~18)x88
| 32 | 88 | 16~18 | 6 | 13 |
技术信息
1.手柄座材质
钢
2.手柄座执行标准:
无
3.手柄座表面处理:
发黑处理
