重型机床设备铸铁手轮结构设计优化要点

时间:2026-07-01　来源:华洋机床附件　浏览量:0

　　在重型机床设备中，手轮是操作者与机器之间最直接的人机交互界面。无论是进给量的微调还是工作台的快速移动，手轮的操控品质直接影响加工精度与操作效率。铸铁手轮凭借其卓越的强度、优异的减震性和成熟的经济性，在重型机床领域始终占据着不可替代的地位。然而，传统的铸铁手轮设计往往存在结构笨重、轮辐易断裂、操作费力等问题。如何在不牺牲强度的前提下实现结构优化，是每一位机械设计工程师需要认真面对的课题。今天我们从材料选择、结构设计和表面处理这三个维度，为您系统的梳理重型机床用铸铁手轮的设计优化要点。

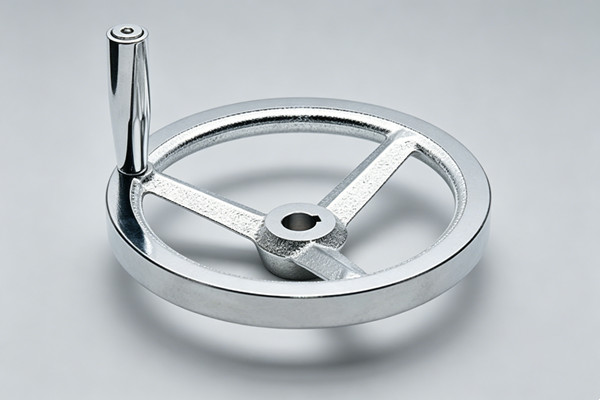

机床设备铸铁手轮实拍图

　　一、合理选材是优化的第一步

　　重型机床手轮长期承受较大扭矩和频繁的冲击载荷，材质选择至关重要。灰铸铁(如HT200、HT250)是最常用的手轮材料，其组织中的石墨片能有效吸收振动并提供良好的耐磨性能。但对于承受更高载荷的重型设备，球墨铸铁(如QT500-7)是更优的选择——其抗拉强度可达500MPa，通过球化处理使石墨呈球状分布，大幅提升了韧性与耐磨性。设计时应根据机床的实际工况，在灰铸铁的经济性与球墨铸铁的高强度之间做出合理权衡。

　　二、轮辐结构是优化的核心

　　轮辐是手轮传递扭矩的关键部位，也是传统设计中故障率最高的薄弱环节。传统手轮中辐条不在同一水平面上、呈一定角度连接轮毂与轮圈的结构，在承受较大扭矩时极易发生断裂。优化方向主要有三个：一是采用直辐条或H形截面辐条以提升抗弯强度;二是在轮辐上增设三角形加强筋结构，通过几何稳定性提高整体强度;三是控制轮辐的宽厚比，经验表明按3:2的比例设计可有效减小铸件各部分的壁厚差，降低铸造缺陷风险。

　　三、轮缘与轮毂的参数匹配

　　轮缘是操作者直接握持的部位，其截面形状和直径直接影响操作舒适度。轮缘直径过小则力矩不足、操作费力，过大则占用空间且增加转动惯量。设计时应根据机床操作空间和所需扭矩，通过力矩计算公式(力矩=力×半径)确定最优直径。轮毂作为与传动轴连接的核心部位，其内孔公差和键槽精度直接关系到装配可靠性与动力传递效率。建议内孔采用H7基孔制配合，键槽对称度控制在0.02mm以内，确保手轮在频繁正反转操作中不出现松动。

　　四、铸造工艺优化不可忽视

　　铸铁手轮多采用砂型铸造，铸件质量直接影响使用寿命。优化要点包括：合理设计浇注系统以确保金属液充型平稳;控制铸件各部位壁厚差以避免缩孔、缩松缺陷;铸造后增加时效处理以消除内应力，防止手轮在使用过程中发生变形。此外，对于有精度要求的安装面和外圆面，应预留合理的加工余量，毛坯精度与后续加工效率之间需要统筹考虑。

　　五、表面处理与防锈措施

　　重型机床的工作环境往往较为恶劣，冷却液、润滑油和潮湿空气都会对铸铁手轮造成腐蚀。表面镀铬是常见且有效的处理方式，不仅能提升耐腐蚀性，还能获得光洁美观的操作表面。对于不适宜镀铬的大型手轮，可采用喷漆或发黑处理，但需注意涂层的附着力和耐磨性。同时，轮缘握持部位可设计防滑纹路或滚花，既改善手感又防止操作时打滑。

　　从以上内容可以看到，重型机床铸铁手轮的结构优化是一项系统工程，需要从材料选型、轮辐设计、尺寸匹配、铸造工艺到表面处理全方位统筹考虑。每一个环节的优化都能为整体性能带来实实在在的提升。设计者应根据具体工况条件，在强度、成本、重量和操作体验之间找到最佳平衡点，方能打造出真正经久耐用的优质手轮。
