提供“华洋”品牌机床附件系列产品详细资料
更新时间：2025-02-26 浏览量：0

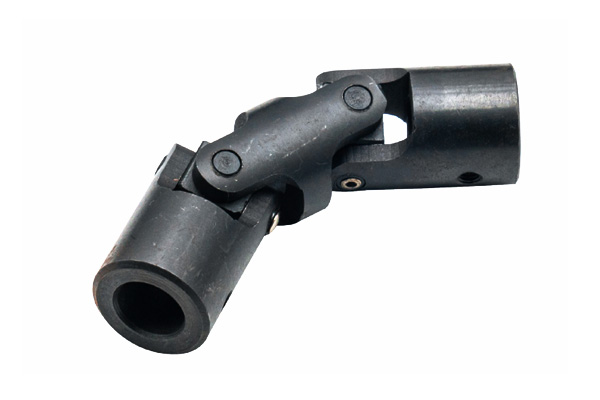

三节万向联轴节
【产品型号】HY8330.1-1
【产品材质】钢
【表面处理】发黑处理
【产品品牌】华洋
【产品产地】浙江宁波
【生产厂家】象山华洋机床附件厂
【询价热线】86-574-65010069

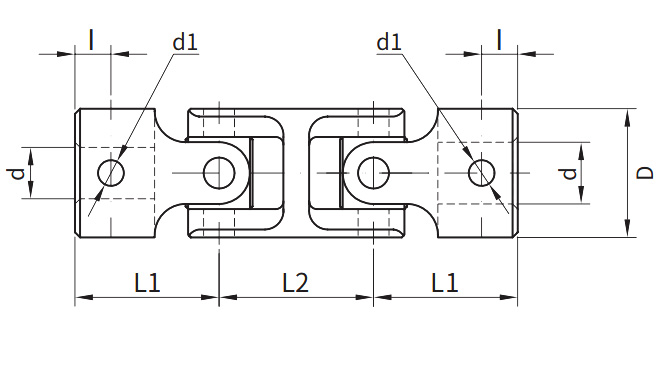

结构图
参数尺寸
| 产品编号 | 主要尺寸（mm） | 安装孔 | ||||
| 钢 | D | L1 | L2 | d | d1 | I |
| HY8330.1-1\(10~12)x33 | 20 | 30 | 25 | 10~12 | 4 | 10 |
| HY8330.1-1\(12~14)x38 | 25 | 38 | 30 | 12~14 | 5 | 12 |
| HY8330.1-1\(16~18)x44 | 32 | 44 | 38 | 16~18 | 6 | 13 |
技术信息
| 名称 | 材料 | 表面处理 |
| 联轴节 | 钢 | 发黑处理 |
| 产品概述： | 三节万向联轴节是一款联接不同机构中的两根轴，使之共同旋转，以传动扭矩的机械零件。三节万向节利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。 | |
| 产品特点： | ◆ | 45号钢(淬火处理) 表面发黑处理; |
| ◆ | 有较大的角向补偿能力，结构紧凑，传动效率高; | |
| ◆ | 有很好的缓冲、减振和提高轴系动态性能的作用。 | |
| 安装方式： | 侧销固定型 | |
抱歉，该型号暂无3D模型！
